將電源開關K2閉合，再按下按鈕開關K1，這時，晶體二極管V1、V2導通，繼電器吸合。同時電源對電容器C充電。當K1斷開后由于C已被充電，它將通過R和V1V2放電，從而維持三極管繼續導通，繼電器仍然吸合。經過一段時間的放電，C兩極間電壓下降到一定值時，不足以維持三極管繼續導通，繼電器才釋放。從K1斷開到繼電器釋放的時間間隔稱為延時時間。它決定于R和C的大校一般C為100微法時，調節可調電阻器R可獲得10秒至90秒的延時時間。

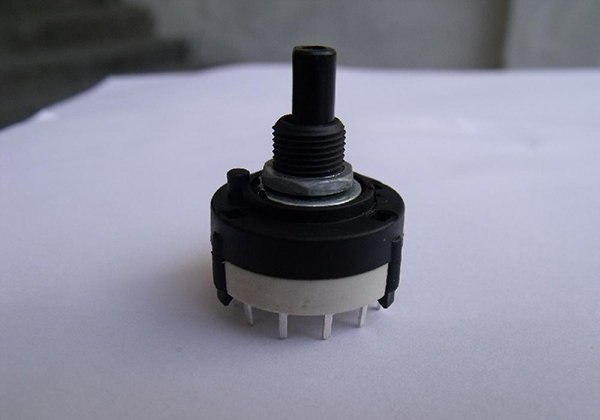

波段轉換開關：簡稱波段開關，主要用在收音機，收錄機，電視機和各種儀器儀表中，一般為多極多位開關。按操作方式可分為：旋轉式，撥動式及杠桿式，通常應用較多的是旋轉式開關。波段開關的各個觸片都固定在絕緣基片上。波段開關在收音機里，作用是改變接入振蕩電路的線圈的圈數。收音機的輸入電路是一個電感與電容組成的振蕩電路，不連續地改變電感量就可以改變振蕩電路的固有頻率范圍，也就是改變接收波段。
相關文章推薦：
★震動開關工作原理 震動開關種類 ★空氣開關原理,空氣開關跳閘原因
波段開關可以用來取代傳統電阻式電位計模擬功能的旋轉脈沖產生器，這些波段開關通常應用在儀器前端面板和影音控制板的人機界面,波段開關采用正交光學編碼器作為取代模擬電位計的純數字器件，這些波段開關在外觀上相似于傳統或電阻式電位計，不過這些波段開關的內部構造完全數字化并使用光學技術。和傳統增量編碼器產品相似有兩個正交輸出信號(通道A和通道B)，可以直接和編碼器處理芯片相連接。
用途波段開關是以旋轉手柄來控制主觸點通斷的一種開關。波段開關的結構形式也有兩種，分別是單極單位結構和多極多位結構。單極單位波段開關在應用中常與轉軸式電位器共同使用，而多極多位波段開關多用于工作狀態線路的切換。
工作原理在一段范圍內是變換電阻值，然后有一個觸點開關，這是老式電視機和收音機的開關，現在的風扇的話就是有幾個檔位，接了風扇繞組的幾組引出線，通過改變線圈圈數來改變轉速，原理和電位器相似。
結構特點常見的波段開關及萬用電表的換擋開關均為波段開關，其結構有兩種：一種是BBM(BreakBeforeMake)接點型，其特點是在換位時動接點先斷開前接點后再接通后接點，其間有一個與前后接點都斷開的狀態：另一種是MBB(MakeBeforeBreak)接點型，其特點是在換位時動接點有一個與前后接點都接觸的狀態.然后再斷開前接點，與后接點保持接觸狀態。在電路設計中應根據電路用途和電路安全來選擇合適的波段開關。
波段開關，還有另一個名字是多刀多擲開關，此開關需要多少個觸點，根據自家的電路決定，但至少要兩組才行;需要多少檔位根據自己的實際情況決定，最少2檔，最多10檔。按操作方式不同，可以分為旋鈕式、杠桿式、撥動式。主要用于電視機、收音機等各種復雜的儀表儀器或家庭電路中。

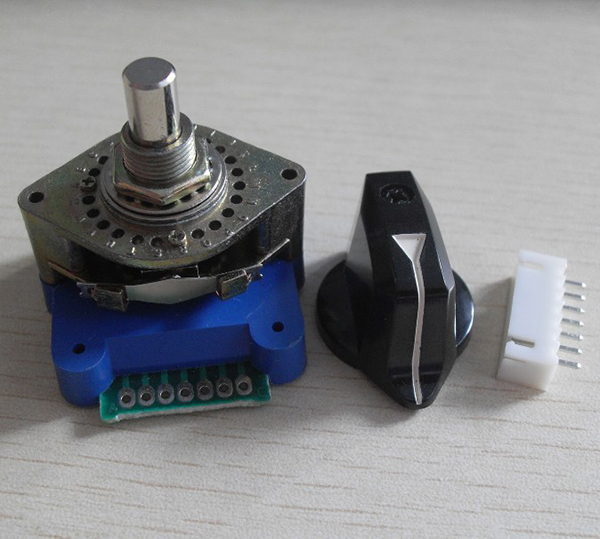

LEGION多檔位大電流旋轉波段開關
這里介紹的是貨號為MFR01的一款。它的開關有兩種類型：45度每檔和36度每檔。每個孔之間的距離是固定的，為22mm，最大外徑是32mm。旋轉的時候，檔位之間區分很明顯，聲音清脆，無卡滯等不良現象。這顆開關設計的最多檔位是10檔，可以360度無限制旋轉，擁有11個接線孔，以下介紹一下不同檔位的旋轉開關是以多少度劃分一檔，以及擁有幾個接線腳：
10檔旋轉開關(以36度劃分一檔，有11只接線腳)
8檔旋轉開關(以45度劃分一檔，有9只接線腳)
6檔旋轉開關(以36度劃分一檔，有8只接線腳)
5檔旋轉開關(以36度劃分一檔，有7只接線腳)
4檔旋轉開關(以36度劃分一檔，有6只接線腳)
3檔旋轉開關(以36度劃分一檔，有5只接線腳)
2檔旋轉開關(以36度劃分一檔，有4只接線腳)
若您要在網上購買這一款開關，要注意以下幾點：
1、訂購時若金額小于500元，這500元中是不含運費的，運費自行承擔。
2、如有超大量的需求，可找店主協商洽談。
3、運費多少根據實際運往地方決定。

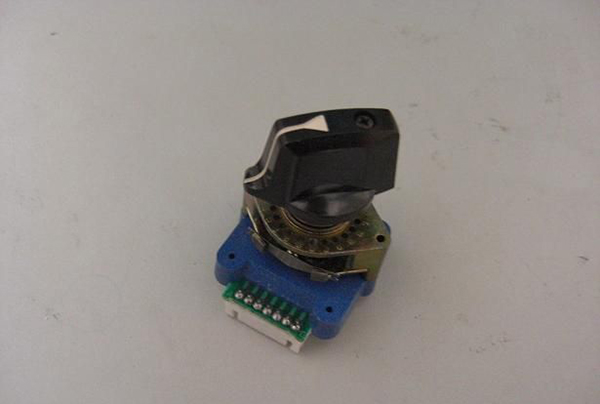

大電流密封式波段開關KXM-5
這款波段開關的工作要求電壓為220V，以30度為一檔，若電流超過額度在一定范圍內則不會有什么問題。
若想購買此款波段開關，可在網上購買，提供的廠家很多，可以自己挑選一個最劃算的購買，具體數量可以找店主協商，如果大量訂購的話，單價也可進一步協商洽談。
波段開關的主要故障是接觸不良(即接觸電阻大于0.5Ω)，即滑動片與接觸片間有一定阻值或時大時小甚至斷路。例如會造成收音機完全無聲、聲音時有時無、波段低端本振或靈敏度低等故障。處理方法如下：
(1)旋轉式波段開關由于動、定觸點外露，可直接用無水酒精滴入各動、定觸點之間，同時不斷轉動波段開關的轉柄，使各動、定觸點摩擦去除污垢和氧化層，并充分清洗。若有定觸簧片與刀觸片不能正常接觸時，可用攝子調整觸點簧片，使之接觸緊密。有時，波段開關中可能有某組開關未用，則可作為代換備用組。
(2)撥動武波段開關由于這種開關為密封開關，外殼不易打開，故酒精等清洗液只能設法從滑動間隙處滴入開關內部，同時不斷撥動轉柄，使各觸點充分清洗，使之接觸良好，并消除漏電。
