在生活中我們?nèi)鄙俨涣说木褪撬碗娏耍梢哉f是我們生活的必需品。所以在裝修的時候需要就需要嚴格的把關，裝修前一設計是一定會將水電施工圖設計好，那么相信很多人都看不懂水電施工圖，所以今天給大家?guī)淼氖撬娛┕D怎么看懂以及上面符號的詳解。

　　水電施工圖怎么看懂

　　1.在看水電施工圖之前，需要看先閱讀設計說明書，根據上面的相關標準來看圖紙，如此才能夠了解總體的規劃。

　　2.看圖紙中的設施結構，將墻柱、樓層的每一個代號都按照順序標注在圖紙上，然后計算出與圖紙的尺寸比例關系。

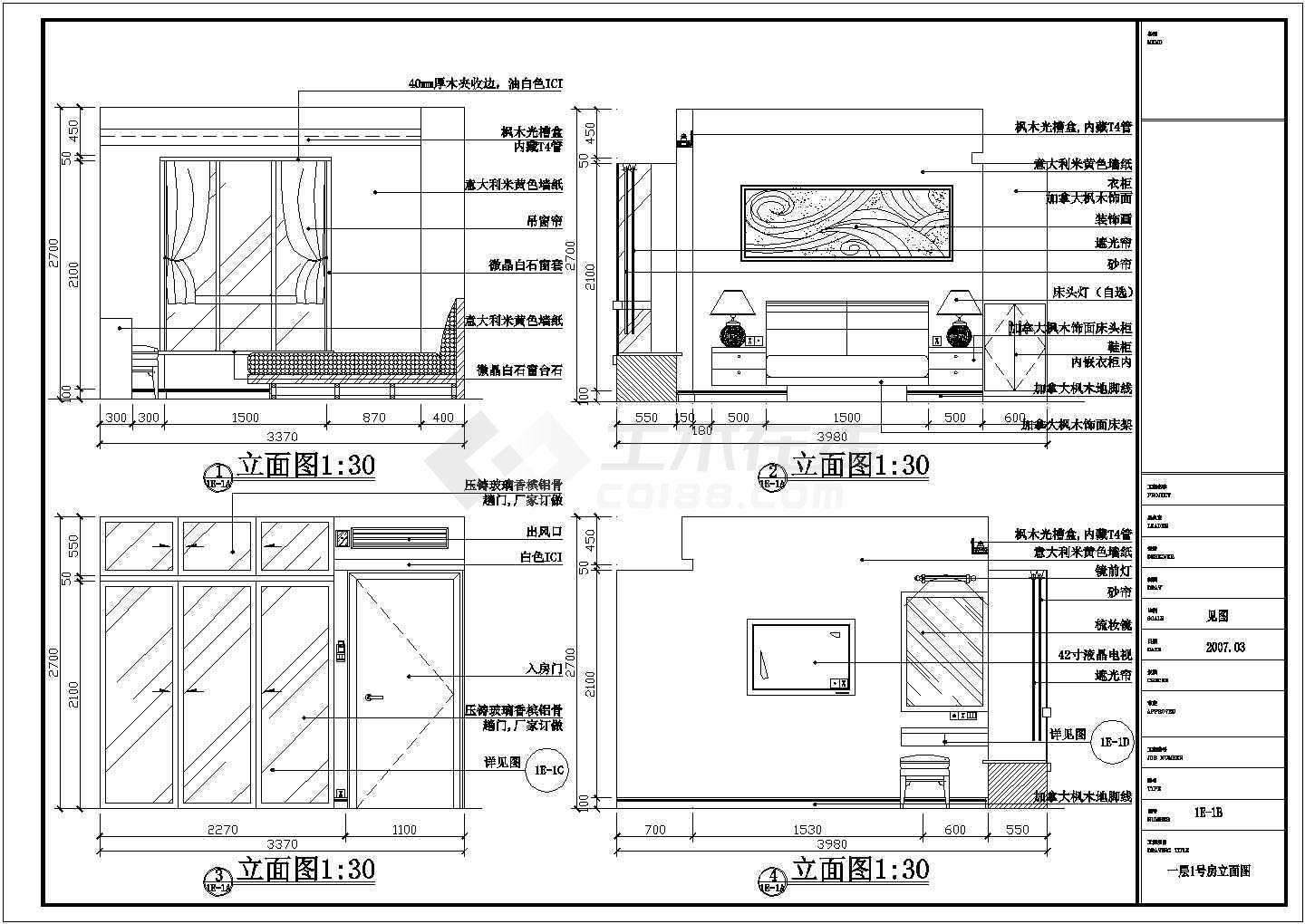

　　3.綜合看施工地點的平面圖、立體圖以及剖面圖，對照現場設置，把發生立體變化的地方在圖紙上標注清楚。這樣，圖紙上難以理解的東西就看懂一大半了呢。

　　4.最后再進行檢查與驗收，將施工的缺點標注在圖紙上。以此，我們便可以輕而易舉地看懂一張圖紙啦。

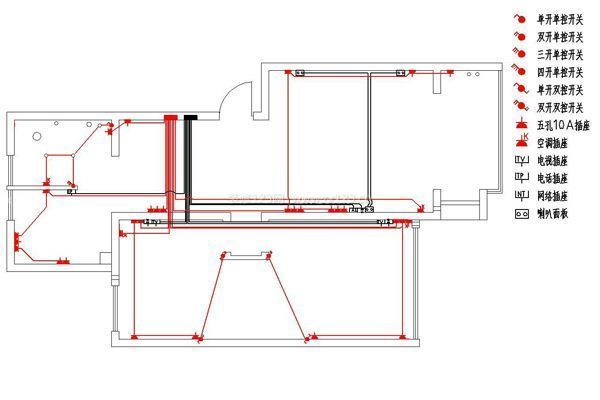

　　水電圖上符號的詳解

　　SC:鋼管

　　PC:PVC聚乙烯阻燃性塑料管

　　CT:橋架

　　WC:沿墻暗敷設

　　WS:沿墻明敷設

　　CC:沿頂板暗敷設

　　F:暗敷在地板內

　　CE:沿頂板明敷

　　YJV:電纜

　　SYV:電視線

　　PE:接地(黃綠相兼)

　　PEN:接零(藍色)

　　3項線(火線):A項(黃) B項(綠) C項(紅)

　　KV:(電壓)千伏

　　BV:散線

　　MEB:總等電位

　　LEB:局部等電位

　　線路敷設方式代號

　　PVC——用阻燃塑料管敷設

　　DGL——用電工鋼管敷設

　　VXG——用塑制線槽敷設

　　GXG——用金屬線槽敷設

　　KRG——用可撓型塑制管敷設

　　⑦線路明敷部位代號

　　LM—沿屋架或屋架下弦敷設

　　ZM——沿柱敷設

　　QM——沿墻敷設

　　PL——沿天棚敷設

　　③線路暗敷部位代號

　　LA——暗設在梁內

　　ZA—暗設在柱內

　　QA—暗設在墻內

　　PA——暗設在屋面內或頂棚內

　　DA——暗設在地面或地板內

　　PNA—暗設在不能進入的吊頂內

　　④照明燈具安裝方式代號

　　D——吸頂式

　　L——鏈吊式

　　G———管吊式

　　B——壁裝式

　　R———嵌入式

　　BR———墻壁內安裝

　　(4)設備標注方法’

　　⑦配電線路的標注方法

　　a——b(c×d)e——f其中：a--回路編號

　　b--導線型號

　　c--導線根數

　　d--導線截面

　　e--敷設方式及穿管管徑

　　f--敷設部位

　　表示2根導線

　　表示3根導線

　　表示n根導線

　　⑦照明燈具標注方法

　　一般標注方法：

　　燈具吸頂安裝標注方法：

　　其中：a--燈數

　　b--型號或編號

　　c--每盞照明燈具的燈泡個數

　　d--燈泡容量，W

　　e--燈泡安裝高度，m

　　f--安裝方式

　　L--光源種類，白熾燈或熒光燈

　　以上就是給大家?guī)淼乃娛┕D怎么看懂以及水電圖上符號的詳解。看了之后對看水電施工圖是不是有更多的了解呢?在裝修的時候一定需要知道怎么看水電施工圖，希望上面介紹可以幫助大家。
