雙絞線是由兩條相互絕緣的導線按照一定的規格互相纏繞在一起而制成的一種通用配線。雙絞線有哪些種類呢?按照屏蔽層的有無可分為屏蔽雙絞線與非屏蔽雙絞線。雙絞線的接法是什么呢?

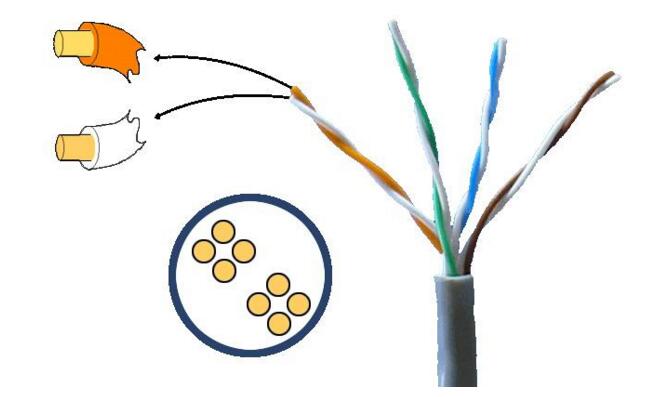

雙絞線(Twisted Pair)是由兩條相互絕緣的導線按照一定的規格互相纏繞(一般以逆時針纏繞)在一起而制成的一種通用配線，屬于信息信網絡傳輸介質。雙絞線過去主要是用來傳輸模擬信號的，但現在同樣適用于數字信號的傳輸。
一、種類
1、按照屏蔽層的有無分類
雙絞線分為屏蔽雙絞線(Shielded Twisted Pair，STP)與非屏蔽雙絞線(Unshielded Twisted Pair，UTP)
屏蔽雙絞線在雙絞線與外層絕緣封套之間有一個金屬屏蔽層。屏蔽雙絞線分為STP和FTP(Foil Twisted-Pair)，STP指每條線都有各自的屏蔽層，而FTP只在整個電纜有屏蔽裝置，并且兩端都正確接地時才起作用。所以要求整個系統是屏蔽器件，包括電纜、信息點、水晶頭和配線架等，同時建筑物需要有良好的接地系統。屏蔽層可減少輻射，防止信息被竊聽，也可阻止外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。非屏蔽雙絞線(UnshieldedTwisted Pair，縮寫UTP)是一種數據傳輸線，由四對不同顏色的傳輸線所組成，廣泛用于以太網路和電話線中。非屏蔽雙絞線電纜最早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成，由電話公司所擁有。
2、按照線徑粗細分類
[1-2]雙絞線常見的有3類線，5類線和超5類線，以及最新的6類線，前者線徑細而后者線徑粗，型號如下：
1)一類線(CAT1)：線纜最高頻率帶寬是750kHZ，用于報警系統，或只適用于語音傳輸(一類標準主要用于八十年代初之前的電話線纜)，不同于數據傳輸。
2)二類線(CAT2)：線纜最高頻率帶寬是1MHZ，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4MBPS規范令牌傳遞協議的舊的令牌網。
3)三類線(CAT3)：指目前在ANSI和EIA/TIA568標準中指定的電纜，該電纜的傳輸頻率16MHz，最高傳輸速率為10Mbps(10Mbit/s)，主要應用于語音、10Mbit/s以太網(10BASE-T)和4Mbit/s令牌環，最大網段長度為100m，采用RJ形式的連接器，目前已淡出市場。
4)四類線(CAT4)：該類電纜的傳輸頻率為20MHz，用于語音傳輸和最高傳輸速率16Mbps(指的是16Mbit/s令牌環)的數據傳輸，主要用于基于令牌的局域網和10BASE-T/100BASE-T。最大網段長為100m，采用RJ形式的連接器，未被廣泛采用。
5)五類線(CAT5)：該類電纜增加了繞線密度，外套一種高質量的絕緣材料，線纜最高頻率帶寬為100MHz，最高傳輸率為100Mbps，用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100BASE-T和1000BASE-T網絡，最大網段長為100m，采用RJ形式的連接器。這是最常用的以太網電纜。在雙絞線電纜內，不同線對具有不同的絞距長度。通常，4對雙絞線絞距周期在38.1mm長度內，按逆時針方向扭絞，一對線對的扭絞長度在12.7mm以內。
6)超五類線(CAT5e)：超5類具有衰減小，串擾少，并且具有更高的衰減與串擾的比值(ACR)和信噪比(SNR)、更小的時延誤差，性能得到很大提高。超5類線主要用于千兆位以太網(1000Mbps)。
7)六類線(CAT6)：該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串擾比(PS-ACR)應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1Gbps的應用。六類與超五類的一個重要的不同點在于：改善了在串擾以及回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極重要的。六類標準中取消了基本鏈路模型，布線標準采用星形的拓撲結構，要求的布線距離為：永久鏈路的長度不能超過90m，信道長度不能超過100m。
8)超六類或6A(CAT6A)：此類產品傳輸帶寬介于六類和七類之間，傳輸頻率為500MHz，傳輸速度為10Gbps，標準外徑6mm。目前和七類產品一樣，國家還沒有出臺正式的檢測標準，只是行業中有此類產品，各廠家宣布一個測試值。
9)七類線(CAT7)：傳輸頻率為600MHz，傳輸速度為10Gbps，單線標準外徑8mm，多芯線標準外徑6mm，可能用于今后的10吉比特以太網。
通常，計算機網絡所使用的是3類線和5類線，其中10 BASE-T使用的是3類線，100BASE-T使用的5類線。
目前，雙絞線可分為非屏蔽雙絞線(UTP=UNSHILDED TWISTED PAIR)和屏蔽雙絞線(STP=SHIELDED TWISTED PAIR)。屏蔽雙絞線電纜的外層由鋁鉑包裹，以減小輻射，但并不能完全消除輻射，屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。
