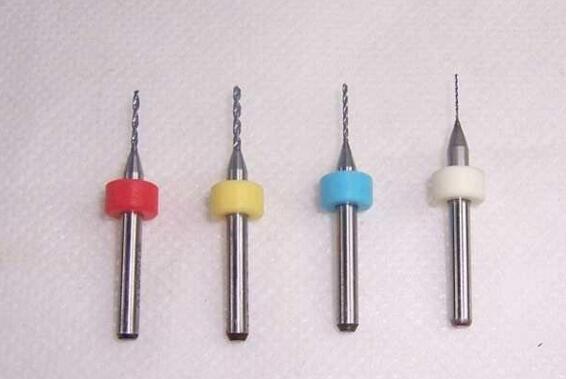

PCB鉆頭中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

　　PCB鉆頭常用名詞術語

　?、俚瑰F(Back Taper)是指鉆頭直徑沿鉆身長度的恒定縮小(見圖中的E)。

　?、谌袔чg隙(Body Land Clearance)是指刃帶直徑的縮小部分使刃帶后面產生間隙。此深度的大小有制造廠決定(見圖1中的K)。

　?、叟判伎?Carry Out)是指容屑槽的后段，由砂輪掠過而產生(見圖與圖1的F)。

　　④倒角(Chamfer Angle)是指直徑為1/8in鉆柄末端處的角度，有助于裝卸鉆頭并減少鉆柄對鉆夾具與鉆套的磨損(見圖與圖4-與圖1的L)。

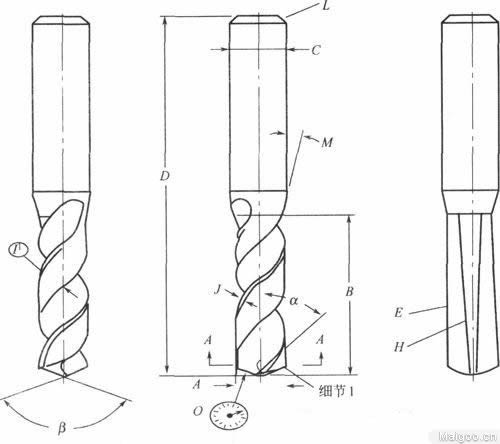

　　I型鉆頭要素

　　A-鉆刀直徑;B-鉆體長度;C-鉆柄直徑;D-鉆刀總長度;E-倒錐;G-鉆蕊厚度;H-錐心錐度;I1-刃帶寬度;I2-刃帶角;J-棱邊寬度;K-刃帶間隙;L-導角;M-肩角;N-橫刃角;O-刃緣高度;a-螺旋角;p一頂角;y-第一后角;&-第二后角。

　?、葶@尖缺損(Chipped Point)是指鉆尖切削刃上的最大缺損超過規定的最大容許值。

　?、迿M刃角(Chisel Edge Angle)是指主切削刃與第一及第二主后面交線之間的夾角，在垂直于鉆軸的平面上測得。

　　⑦鉆體長度(Drill Body Length)是指鉆頭的實際總長度。

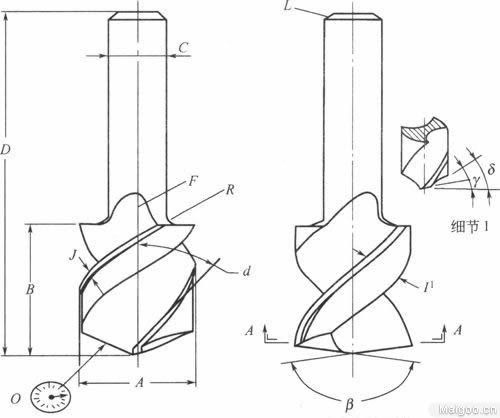

　?、蛐豌@頭要素

　　A一鉆刀直徑;B一鉆體長度;c一鉆柄直徑;.D一鉆刀總長度;F一排屑口;G-鉆芯厚度;I1-刃帶寬度;I2-刃帶角;J-棱邊寬度;K-刃帶間隙;L-導角;N-橫刃角;O-刃緣高度;R-內圓角半徑;d一螺旋角;p-頂角;y-第一后角;&-第二后角。

　　型鉆頭是從鉆尖量至鉆頭直徑與肩部交線處。Ⅱ型鉆頭的鉆體長度是包括鉆頭的整個鉆頭直徑部分的長度(見圖4—3與圖4—4的B)。

　　⑧鉆頭直徑(Dnll Diameter)是指鉆體的實際尺寸(見圖與圖1的A)。
