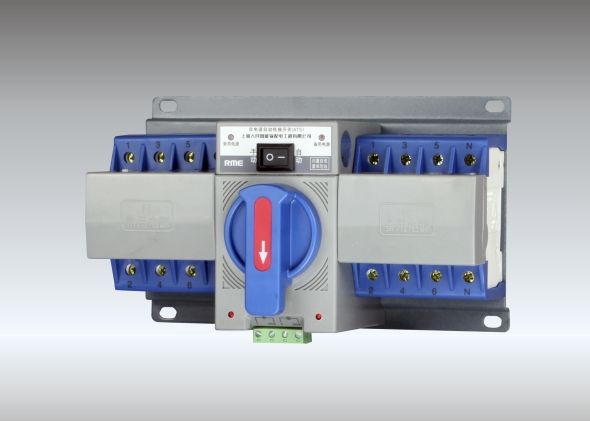

雙電源轉換開關俗稱雙電源自動轉換開關，能在兩路電源之間進行可靠切換，不會出現誤操作而引起事故，可實現當一路電源發生故障時，可以自動完成常用與備用電源間切換，而無需人工操作，以保證重要用戶供電的可靠性，在配電系統中有著不可替代的作用，很多重要的場所都安裝有雙電源自動轉換開關。

　　雙電源轉換開關原理

　　雙電源轉換開關不需外接任何控制元器件 外形美觀、體積小、重量輕 由邏輯控制板，以不同的邏輯來管理直接裝于開關內的電機，變速箱的動行操作來保證開關的位置。電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置，在超出110℃濕度和過電流狀態時跳閘。在故障消失后即自動投入工作，可逆減速齒輪采用直齒齒輪。

　　雙電源轉換開關型號

　　型號有：雙電源YA3W-100、雙電源YA3W-225、雙電源YA3W-400、雙電源YA3W-630、雙電源YA3W-800、雙電源WATSA-100/100 4CBR、雙電源WATSA-100/20 4CBR、雙電源WATSA-100/25 4CBR、雙電源WATSA-100/32 3CBR、雙電源 WATSA-100/32 4CBR、雙電源WATSA-100/40 4CBR、雙電源WATSA-100/80 4CBR等。

　　雙電源轉換開關說明書

　　微斷型雙電源DZ47-A系列智能型雙電源(CB級)自動切換裝置(基本型): 單相采樣檢測微斷型雙電源DZ47-B系列智能型雙電源(CB級)自動切換裝置: 單相采樣檢測、帶消防功能、自動啟動發電機微斷型雙電源DZ47-C系列智能型雙電源(CB級)自動切換裝置: 三相采用檢測、合閘延時可調微斷型雙電源DZ47-D系列智能型雙電源(CB級)自動切換裝置: 三相采樣檢測、帶消防功能、自動啟動發動機。

　　雙電源轉換開關接線圖

　　操作規程

　　1、當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。

　　步驟：

　　①切除市電供電各斷路器(包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器)，拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

　　②啟動備用電源(柴油發電機組)，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

　　③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。

　　④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。

　　2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。
