硅質(zhì)耐火磚是SiO2含量在93%以上的耐火材料制品。SiO2的熔點(diǎn)為1723℃，它以多種晶體存在，在不同的溫度條件下發(fā)生晶型轉(zhuǎn)化。那么硅質(zhì)耐火磚規(guī)格尺寸有哪些?硅質(zhì)耐火磚用途有哪些?

　　硅質(zhì)耐火磚規(guī)格尺寸

　　(一)耐火磚規(guī)格與尺寸表示法

　　1、直形耐火磚尺寸規(guī)格(單位為毫米，mm)以A×B×C表示。

　　2、楔形耐火磚尺寸規(guī)格(單何為毫米，mm)以A×(C/D)×B表示。

　　3、拱腳磚的尺寸規(guī)格(單位為毫米，mm)以(L/C)×(A/B)×(E/D)表示。

　　(二)耐火磚的尺寸及尺寸特征

　　1、直形磚的磚號(hào)、尺寸、尺寸規(guī)格及尺寸特征按下圖一規(guī)定。

　　2、側(cè)厚楔形磚的磚號(hào)、尺寸、尺寸規(guī)格及尺寸特征按下圖二規(guī)定。

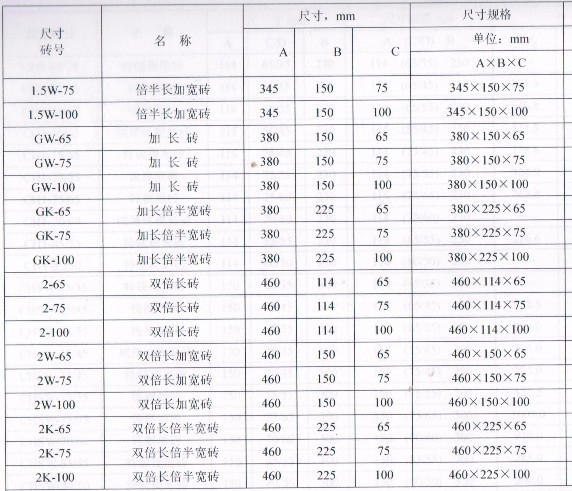

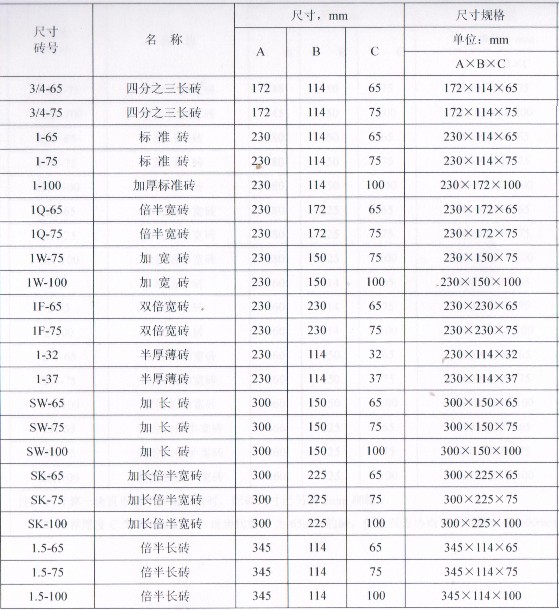

　　圖一

　　圖二

　　硅質(zhì)耐火磚用途

　　硅質(zhì)耐火磚是SiO2含量在93%以上的耐火材料制品。SiO2的熔點(diǎn)為1723℃，它以多種晶體存在，在不同的溫度條件下發(fā)生晶型轉(zhuǎn)化。通常，SiO2在不同溫度下有7種不同的晶體狀態(tài)和1種非晶體狀態(tài)，即α-石英、β-石英、α-鱗石英、β-鱗石英、γ-鱗石英、α-方石英(白硅石)、β-方石英(白硅石)和非晶體石英玻璃。S1O2的同素異晶體的轉(zhuǎn)變極其復(fù)雜，隨溫度的升降而變化，各晶型之間的相互轉(zhuǎn)化都同時(shí)發(fā)生著不同的體積效應(yīng)。

　　一般硅磚燒成時(shí)，都要產(chǎn)生大約2%～4%的體積膨脹。在燒成的硅磚制品中主要為鱗石英，含量越多越好。因其結(jié)晶體為雙晶交錯(cuò)的網(wǎng)絡(luò)型結(jié)構(gòu)，其a、β、γ各型之間的轉(zhuǎn)換體積變化小，這樣就能夠保證硅磚具有較高的荷重軟化溫度、較好的抗熱震性和高溫耐磨性等性能。其次為方石英，它使制品具有較高的耐火度。但方石英的a、β晶型之間的轉(zhuǎn)換體積變化較大，這樣就保證不了硅磚的優(yōu)良性能。

　　所以，在燒成的硅質(zhì)耐火磚中方石英的含量少些為好。由于鱗石英與方石英的密度不同，通常用硅磚的密度來(lái)衡量硅磚制品中石英轉(zhuǎn)化的程度。一般硅磚的密度應(yīng)小于2. 38g/cm3，而優(yōu)質(zhì)硅磚的密度應(yīng)為2. 32～2. 36g/cm3。

　　由于硅質(zhì)耐火磚具有的特點(diǎn)，該轉(zhuǎn)在煉焦?fàn)t上使用時(shí)，可以提高燃燒室的溫度，縮短結(jié)焦時(shí)間，增加煉焦生產(chǎn)能力，延長(zhǎng)焦?fàn)t爐齡，故現(xiàn)代大容積焦?fàn)t主要用硅磚砌筑。國(guó)內(nèi)工廠(chǎng)對(duì)砌筑焦?fàn)t用硅磚性能要求見(jiàn)下圖。
