通風管道是工業與民用建筑的通風與空調工程用金屬或非金屬管道，是為了使空氣流通，降低有害氣體濃度的一種市政基礎設施。隨裝修網小編去了解衛生間水泥通風道安裝方法啦!
技術交底記錄表C2-1工程名稱、施工單位、交底提要、交底內容： 編號、交底日期、分項工程名稱2004年8月14日馬西小區81#住宅南通三建馬西小區項目部 通風道安裝 通風道安裝施工準備、操作工藝、質量標準
一 準備工作
1技術準備 項目技術部對工長進行技術交底，工長組織安裝工人學習單元大樣，學習技術交 底，熟悉風煙道的程序和質量要求，特別是風煙道安裝的細部做法和注意事項。
2材料/工具準備 本工程廚房通風道設計選用01QB8-CTC18煙風道， 衛生間選用88JZ8-ZDA-WC1煙 風道(相鄰衛生間共用) 。風煙道進場以后，要注意質量檢查，按照標準對風煙道進 行檢查，存在質量問題的及時進行退換。檢驗合格后，方可正式安裝。 工具主要準備安裝風煙道垂直找正的鋼尺、角尺、封堵預留洞的混凝土材料和托 板、鉛絲。煙風道卸荷用的25*25*3的角鐵。
3其它準備工作 風煙道的安裝前，測量組把隔墻線和風煙道的安裝控制線放到位。工長注意對照 單元大樣進行互檢。發現不合適的地方及時匯報加以更正。

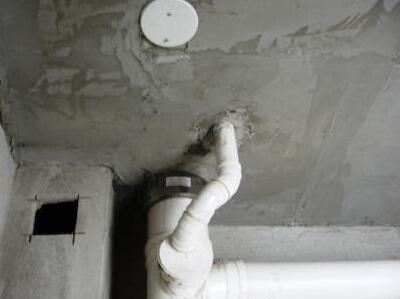

二 、衛生間水泥通風道安裝工藝
1安裝工藝流程 準備工作 首層煙風道安裝 煙風道校正、固定 上層煙風道安裝 上下層接縫處理 質量檢查
2準備工作：安裝前,將上層煙風道預留孔處的封蓋板拆除。在再上層的 煙風道預留孔處用鋼管橫在預留孔上,鋼管上掛好繩索,將滑輪勾掛在繩索上,將 吊裝繩索穿過滑輪放至最底層。
3、首層煙風道安裝：首層煙風道安裝時，要在煙風道底部用20mm1:2水 泥砂漿找平、座漿。利用滑輪吊鉤將煙風道順洞口吊起,吊起后集中人員將煙風審核人交底人接受交底人
a本表由施工單位填寫，交底單位與接受交底單位各保存一份。
b當做分項工程技術交底時，應填寫“分項工程名稱”欄，其它技術交底可不填寫。
c大體扶正后慢慢將煙風道下放就位,松開繩索。 在首層煙風道底用切割機開一 個200 × 200見方的洞口，用以清理垃圾及排水。待全部安裝完比，屋面通風 道蓋做完后堵塞，以通風道表面平齊。
d風煙道的安裝注意風煙道的排風口的朝向。進場的風煙道上有字樣標注，一 方面要按照標注的要求進行安裝，另外要注意核對標注是否正確。風煙道的排風口的 朝向一定要正確， 風煙道距墻的距離要符合設計要求， 允許偏差要符合質量標準要求。
e風煙道的安裝要注意找正和垂直，無論靠墻和離開墻的都要注意和大面墻的 垂直，風煙道可以和墻離開一定的縫隙，以便把風煙道和墻面的夾角找成90°，但 縫隙不要過寬一般不應超過1cm。
f煙風道校正、固定：煙風道初步就位后，將吊裝繩索去除，將其下口根 據邊線及200mm控制線用撬棍校正到位，上口再根據上層控制線進行校正， 然后用木楔在煙風道上口將煙風道固定住，同時用托線板對煙風道筒身進行校 正，上口用松緊木楔的辦法進行煙風道垂直度的調整。一切 就緒后，對煙風道 上口進行固定。
g風煙道自身要垂直，上下層風煙道要對齊，上下層風煙道之間要坐漿，首層 風煙道和結構板面之間要坐漿，保證風煙道上下層之間銜接時不出現局部受力集中， 造成破壞。
h上下層煙風道接縫處理：上下層煙風道接縫處理方法為：先用干硬性水泥砂 漿將煙風道與煙風道之間的接縫堵嚴，然后將洞口下部支模，用C20細石混凝土將 洞口灌嚴，表面壓光。在安裝時，上下口之間應座1：2水泥砂漿，然后就位固定;不得干接口，防止層間接縫口漏氣，影響排風效果。安裝就位后，及時派專人將樓板 預留洞四周側面先清理、灑水濕潤，然后洞口側面甩素水泥漿，隨后灌2-3cm厚1：2水泥砂漿，保證底口有充足的水泥漿，再灌細石砼填堵密實;灌灰高度：第一次為 第一根上口平齊(一般風道上下口接頭均在樓板厚的中間) ;留一半待上層風道安裝審核人交底人接受交底人1、表由施工單位填寫，交底單位與接受交底單位各保存一份。2、當做分項工程技術交底時，應填寫“分項工程名稱”欄，其它技術交底可不填寫。完畢再進行灌注，為保證接口嚴密，此層灌注同樣先接漿后灌砼。
i煙風道編號、規格尺寸等詳見下表： 序 風 道 規 格 尺 部 位 層高 號 代 號 寸1 2 3 4 5 6一層廚房 一層衛生間 2-13層廚房2-13層衛生間 14層廚房14層衛生間 CTC18 ZDA-WTC1 CTC18 ZDA-WTC1 CTC18 ZDA-WTC1 2800 2800 2800 2800 2800 2800 400*320 400*320 400*320 400*320 400*320 400*320長度 數 量 (mm) (根)2730 2730 2790 2790 2890 2890 10 10 120 120 10
j參照 圖集01QB8 88JZ8 01QB8 88JZ8 01QB8 88JZ8 10、通風道在樓板內的連接，每二層設置一道角鐵L25*3，長度為通風道邊長加140。如附圖所示。
k風煙道安裝完成以后，經過自檢合格。及時用混凝土封堵預留洞。把風煙道 固定。
l風煙道安裝的時候， 用繩索綁扎， 人站在上層拔， 下層的人抬著挪動風煙道， 注意配合，不要硬撬以防損壞風煙道。
三、質量要求
1有裂縫、缺口的煙風道，工程嚴禁使用。
2位置正確，接口嚴密，上下通風良好。
3垂直度3mm。陰陽角方正2mm。
4對進場煙風道要進行進場質量檢查,平整度≤2mm;長度±5mm;翹曲度≤ 3mm;口徑外皮尺寸：±2 mm。對不合格產品一律作退場處理。 審 核 人 交 底 人 接受交底人a由施工單位填寫，交底單位與接受交底單位各保存一份。b當做分項工程技術交底時，應填寫“分項工程名稱”欄，其它技術交底可不填寫。
煙風道剖面示意圖 角鐵L25*3， 長度為 通風道邊長 加140臨時吊模板 焊接埋件 煙風道接口 結構樓板 建筑標高 審 核 人 交 底 人 接受交底人a本表由施工單位填寫，交底單位與接受交底單位各保存一份。b當做分項工程技術交底時，應填寫“分項工程名稱”欄，其它技術交底可不填寫。
四、安全注意事項
1、搬運煙風道時，人員要托下面，不得抓掄上口，防止上口破裂，而砸傷手 腳。
2、煙風道安裝時，洞口封蓋逐層拆除，不得全部打開，安裝一根將上口及時 用竹膠板覆蓋嚴密。
3、吊運時，捆綁支點要正確，人員要齊心，不得應圖省力而出事。
4、在割洞口鋼筋或焊接風道接口時，必須先申請動火證，在施工現場配備消 防器材，作業區內先清理易燃等物品，并且設專人看火，確認無誤后方可施工。 審 核 人 交 底 人 接受交底人a本表由施工單位填寫，交底單位與接受交底單位各保存一份。b當做分項工程技術交底時，應填寫“分項工程名稱”欄，其它技術交底可不填寫。
最后值得一提的是不管衛生間怎么通風的，我們還是要注意衛生間通風不好怎么辦。佰佰安全網小編覺得，為了有效預防衛生間通風不暢而發生的事故，我們必須要具備衛生間安全小知識，安裝通風器是很有必要的，這樣就可以使得衛生間有哪些安全隱患處理及時到位。從而就可以避免了悲劇事故的發生。
